Углубленный анализ преимуществ и недостатков генераторов азота и жидкого азота в баллонах

Многие производственные предприятия по-прежнему полагаются на жидкий азот в баллонах или в больших объемах в качестве основного источника газа. Но все большее число промышленных операторов переходят на производство азота PSA на месте. В этой статье представлено основанное на фактах сравнение по семи ключевым параметрам, которое поможет вам оценить, какой метод поставок соответствует вашему профилю производства.

1. Две модели предложения – как они работают

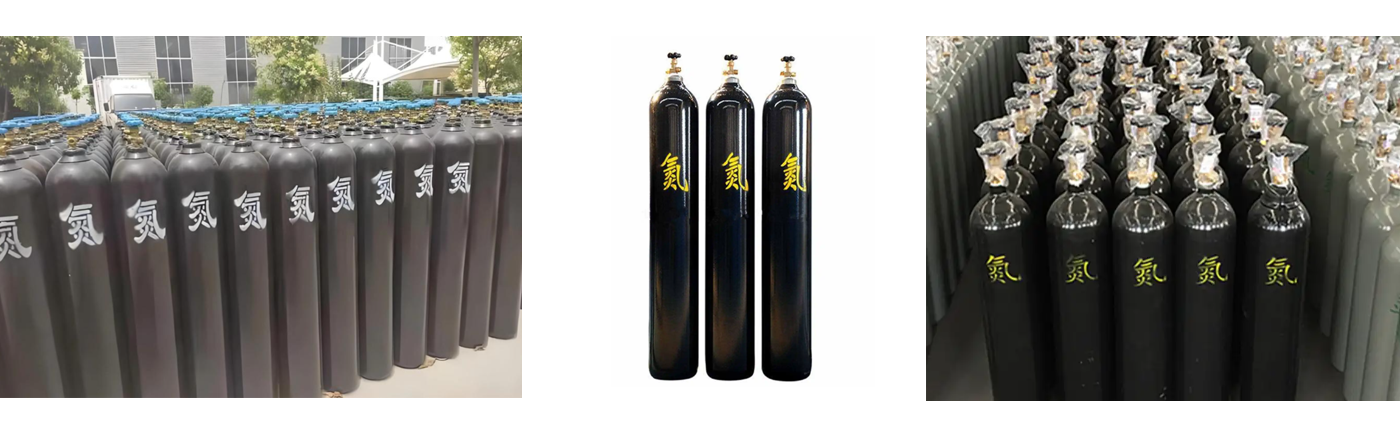

Подача жидкого азота (LN₂) Вы приобретаете криогенный жидкий азот у поставщика газа, поставляемый в баллонах или резервуарах с вакуумной изоляцией. Жидкость испаряется на месте перед попаданием в трубопровод. Эта модель по сути покупает готовый газ – вы платите за единицу веса или объема.

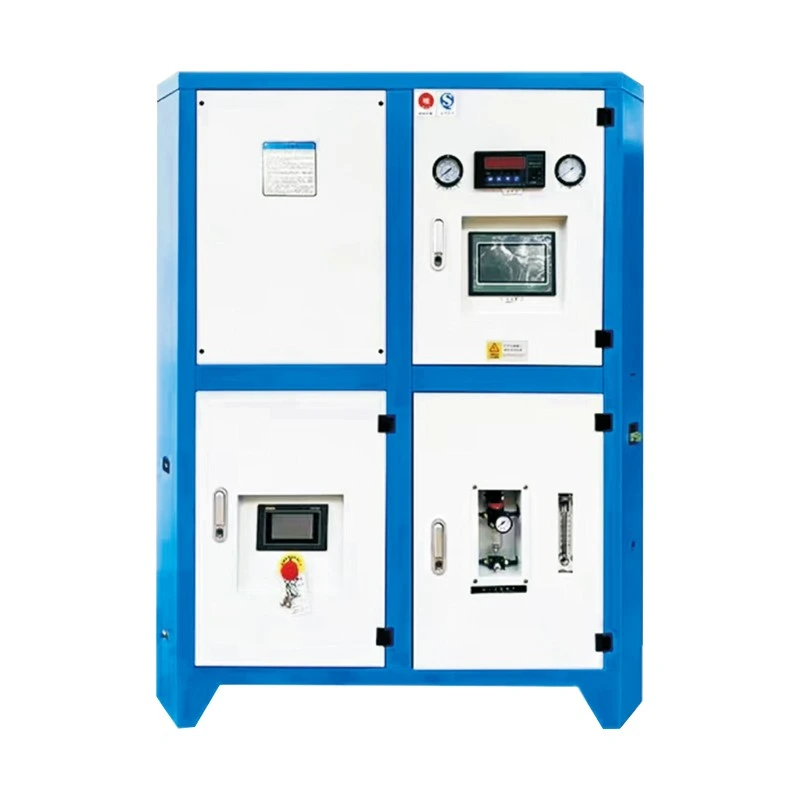

PSA на местегенератор азотаСжатый воздух пропускают через углеродные молекулярные сита, которые преимущественно адсорбируют кислород, производя азот при температуре окружающей среды и низком давлении. Полная система включает воздушный компрессор, осушитель, фильтрационный блок, модуль PSA и буферный резервуар. Вы производите собственный газ, используя только электричество и обычные расходные материалы.

2. Семимерный сравнительный анализ

2.1 Общие затраты – краткосрочные и долгосрочные

Ключевой вывод: для стабильных и крупных пользователей общая стоимость владения генератором PSA часто на 50–70 % ниже, чем у жидкого азота, в течение 5 лет. Потери при выкипании становятся особенно значительными при периодическом использовании.

2.2 Надежность поставок – самодостаточность или логистическая зависимость

Генераторы PSA работают круглосуточно и без выходных под управлением ПЛК, обеспечивая постоянное давление и чистоту. На них не влияют графики работы поставщиков, погода, праздники или перебои в движении. Встроенный буферный резервуар справляется с колебаниями пикового спроса.

Жидкий азот зависит от своевременных поставок. Задержки происходят в пиковые сезоны, плохую погоду или транспортные ограничения. Давление и чистота могут колебаться при замене баллонов или заправке бака, а попадание воздуха во время замены может снизить чистоту в месте использования.

Ключевой вывод: процессы, которые не терпят перерывов, такие как лазерная сварка, SMT-пайка оплавлением, пищевая MAP или аддитивное производство, значительно выигрывают от генерации электроэнергии на месте.

2.3 Безопасность – работа в окружающей среде в сравнении с криогенной опасностью

Системы PSA работают при температуре окружающей среды и низком давлении; они не классифицируются как сосуды под давлением или опасные грузы. Нет риска криогенных ожогов или взрыва под высоким давлением. Азот производится и потребляется немедленно, не требуя хранения в больших объемах. Соответствие нормативным требованиям является простым.

Жидкий азот хранится при температуре –196°C и классифицируется как криогенный опасный материал. Баллоны и резервуары представляют собой сосуды под давлением, требующие периодической проверки. Хранение больших объемов создает риск удушья: азот не имеет цвета и запаха, поэтому утечки трудно обнаружить. Обязательны выделенные места для хранения, протоколы безопасности и обученный персонал.

Основной вывод: для объектов, на которых действуют строгие правила безопасности, отказ от криогенного хранения значительно снижает административные и эксплуатационные риски.

2.4 Эксплуатационная гибкость – регулируемый или фиксированный выход

Генераторы PSA обеспечивают запуск/остановку по требованию, автоматическое отслеживание нагрузки, а также регулируемую чистоту (95–99,999%) и давление. Будущее расширение мощности может быть достигнуто за счет добавления модулей или параллельных блоков. Системы работают без присмотра, соблюдая графики смен.

Жидкий азот имеет фиксированную степень чистоты и фиксированную емкость резервуара. Временные пики высокого спроса могут превышать доступное предложение. Увеличение масштабов требует замены резервуара – длительный и дорогостоящий процесс. Необходим ручной контроль остатков на складе и размещение заказов.

2.5 Рабочая нагрузка управления: автоматическая и ручная координация

PSA использует автоматизацию ПЛК с возможностью удаленного мониторинга. Плановое техническое обслуживание включает периодическую замену фильтров и проверку молекулярных сит – специальный оператор не требуется. Никакой связи с поставщиками, оформления заказов, отслеживания доставки или подсчета запасов.

Жидкий азот требует постоянного взаимодействия с поставщиком — составления цен, размещения заказов, отслеживания доставки, получения и сверки счетов. Специальный персонал должен контролировать уровень запасов, чтобы избежать их исчерпания. Обмен баллонов, разделение пустых/полных баллонов и регулярные проверки безопасности увеличивают рабочее время.

2.6 Требования к площади помещения

PSA – системы, монтируемые на раме, занимают умеренную площадь и могут устанавливаться внутри помещений, в углах мастерских или в аппаратных. Никакой отдельной зоны для опасных грузов не требуется. Возможна установка внутри или снаружи помещения.

LN₂ – для больших резервуаров для хранения требуется открытая, хорошо вентилируемая зона с обязательными зазорами безопасности, что может ограничивать планировку предприятия. Для хранения баллонов требуется отдельное пространство для полных и пустых баллонов.

2.7 Долгосрочная ценность – капитальные активы в сравнении с расходными расходами

Генератор PSA квалифицируется как основное капитальное оборудование со стандартным сроком службы более 10 лет. Он защищает вашу деятельность от повышения цен поставщиков и остается подвижным в случае расширения или перемещения завода.

Жидкий азот — это чистые операционные расходы — деньги, выплачиваемые без остаточной стоимости. Цены на газ со временем растут, а потребители остаются в слабой позиции на переговорах с поставщиками.

3. Распространенные заблуждения

Заблуждение 1 – «Генератор стоит слишком дорого; жидкий азот дешевле». При этом не учитывается общая стоимость владения. Завод, тратящий 2000 долларов в месяц на LN₂, платит 24 000 долларов в год. Подходящая система PSA может стоить 30 000–40 000 долларов США плюс 1 000–2 000 долларов США в год на электричество и техническое обслуживание. Окупаемость зачастую составляет 1,5–2 года, после чего следующие 8–10 лет газ практически бесплатен.

Заблуждение 2 – «Наше потребление слишком мало для генератора». Малый объем не исключает автоматически наличие генератора: важны требования к непрерывности и чистоте. Для ежедневного использования с требованиями высокой чистоты (например, упаковка пищевых продуктов, прецизионная сварка) затраты на транспортировку и выпаривание делают жидкий азот непропорционально дорогим. При нерегулярном использовании (несколько баллонов в месяц) жидкий азот остается более гибким.

Заблуждение 3 – «Жидкий азот всегда обеспечивает более высокую чистоту». Промышленный уровень LN₂ обычно составляет около 99,999%, но системы PSA могут достигать 95–99,999% — модели высокого класса соответствуют классам LN₂. Для большинства распространенных применений (сварочная защита, продувка, упаковка пищевых продуктов) требуется всего 99,5–99,9%. Чрезмерное указание на чистоту приводит к пустой трате денег. Кроме того, чистота жидкого азота может ухудшиться во время испарения и транспортировки из-за проникновения воздуха или загрязнения труб; Газ, вырабатываемый на месте, доставляется непосредственно к месту использования, сохраняя стабильное качество.

4. Руководство по быстрому выбору

Резюме – Генератор PSA обеспечивает превосходную экономичность и контроль для длительного, стабильного и большого объема использования. При кратковременном, малообъемном или нерегулярном использовании жидкий азот обеспечивает меньшую первоначальную нагрузку.

5. Заключение

Выбор подходящего источника азота – это вопрос расчета общих затрат с течением времени и оценки операционного риска.

Жидкий азот обеспечивает немедленное удобство – минимальные первоначальные инвестиции и отсутствие ответственности за техническое обслуживание – но затраты повторяются, контролируются извне и имеют тенденцию к росту.

Генератор PSA на месте требует первоначальных капитальных затрат, но после установки он фиксирует ваши затраты на газ на предсказуемом уровне, устраняет зависимость от поставщика и позволяет избежать потерь на испарение. За 10 лет эксплуатации экономия будет существенной.

Для большинства производственных предприятий с устойчивыми производственными графиками вопрос заключается не в том, внедрять ли генерацию на месте, а в том, когда. Инженерная оценка, основанная на фактическом расходе, требованиях к чистоте, условиях на объекте и местных расходах на коммунальные услуги, позволит получить точную оценку окупаемости.
